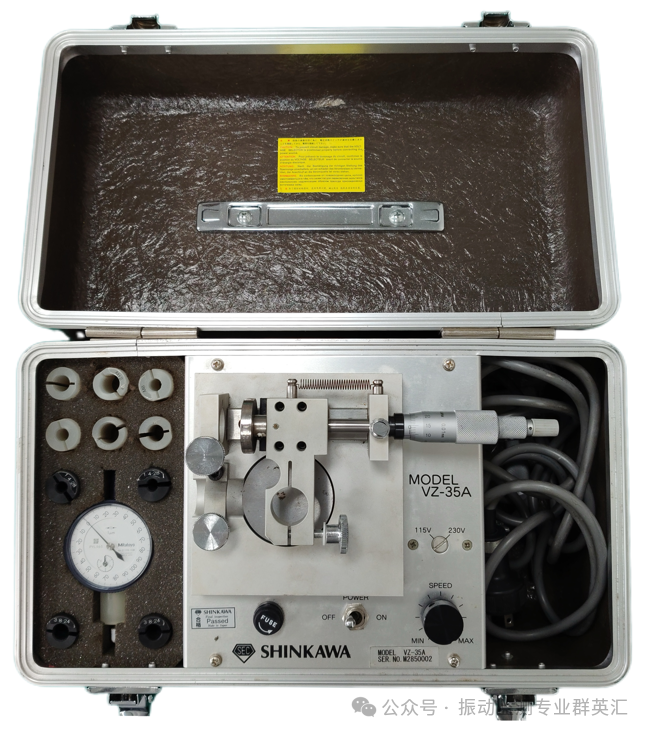

1.主轴千分尺用来检查探头和靶面距离变化相对电压变化特性，可以用来测量轴位移。斜盘可以产生轴振动和键相参考信号。手动操作百分表通过调整传感器的位置变化控制p-p峰峰振动。速度控制按钮调整斜盘转动速度。

2.可以通过被测面到探头观察距离变化或者通过测量监视器的输出来校对监控系统。如果探头不能从设备上拿下来，或者无法进行直接测试，可以用相同型号探头进行替代以达到测试的目的。

静态特性检测步骤：

1.使用与探头螺纹适配的转接器将探头固定在校验仪支架上。

2.将主轴千分尺刻度调至零位。

3.调整探头，使探头顶端轻抵住目标靶面。

4.连接探头延伸电缆和前置器，并对传感器系统供电。

5.连接数字万用表至前置器OUT和COM两端。

6.调整千分尺，每远离探头0.25mm，记录输出的间隙电压值。

7.根据测量范围内的所有数据，绘制出电涡流传感器静态特性曲线。

动态特性校准步骤：

1.使用与探头螺纹适配的转接器将探头固定在滑动臂上。

2.手动旋转WABBLE板，移动滑动臂，直至百分表显示出适当的p-p峰峰值振动范围（设备实际测得的振幅）。

3.使用千分尺刻度，在适当的p-p峰峰值振动范围前后每10um检查滑臂位置。

4.拆下百分表并安装传感器，注意此时滑动臂位置不能改变。

5.根据振动监测仪要求，设定探头安装的间隙电压。

6.通过电压选择开关设定供电电压，检查速度控制器是否关闭。

7.接通电源，将速度控制器调至MIN最小位置，然后顺时针缓慢旋转调节斜盘转速。

另，该校验仪还可提供一路键相信号，具体操作方法，可联系笔者详细咨询。
